معرفی محصول دماسنج دو فلزی

ساختار و اصل

دماسنج های دو فلزی بر اساس اصل انبساط و انقباض حرارتی فلزات تولید می شوند. آنها به طور کلی از یک عنصر سنجش دما، لوله محافظ فلزی، شفت و اشاره گر انتقال، صفحه و کیس و وسایل نصب تشکیل شده اند.

یک نوار دو فلزی از دو ورقه فلزی با ضرایب انبساط حرارتی متفاوت تشکیل شده است که به یکدیگر متصل شده اند. نوار دو فلزی برش داده می شود و به شکل مارپیچی یا شکل مناسب دیگری حلقه می شود تا شکل آن را تشکیل دهدعنصر سنجش دما.

در تولید دماسنج‌های دو فلزی، عنصر حسگر معمولاً در داخل لوله محافظ فلزی نصب می‌شود که یک سر آن در پایین لوله (انتهای ثابت) ثابت می‌شود و سر دیگر آن از طریق شفت انتقال (شامل شفت نازک و شفت انعطاف‌پذیر) به عنوان انتهای آزاد به اشاره‌گر متصل می‌شود.

هنگامی که دما تغییر می کند، عنصر حسگر سیم پیچ یا باز می شود و انتهای آزاد را به چرخش سوق می دهد. سپس شفت انتقال باعث می شود که اشاره گر با یک زاویه منحرف شود. زاویه چرخش اشاره گر رابطه خطی با تغییر دما دارد. پس از کالیبراسیون می توان از دستگاه برای اندازه گیری دما استفاده کرد.

پارامترهای فنی

طبقه بندی و کاربرد

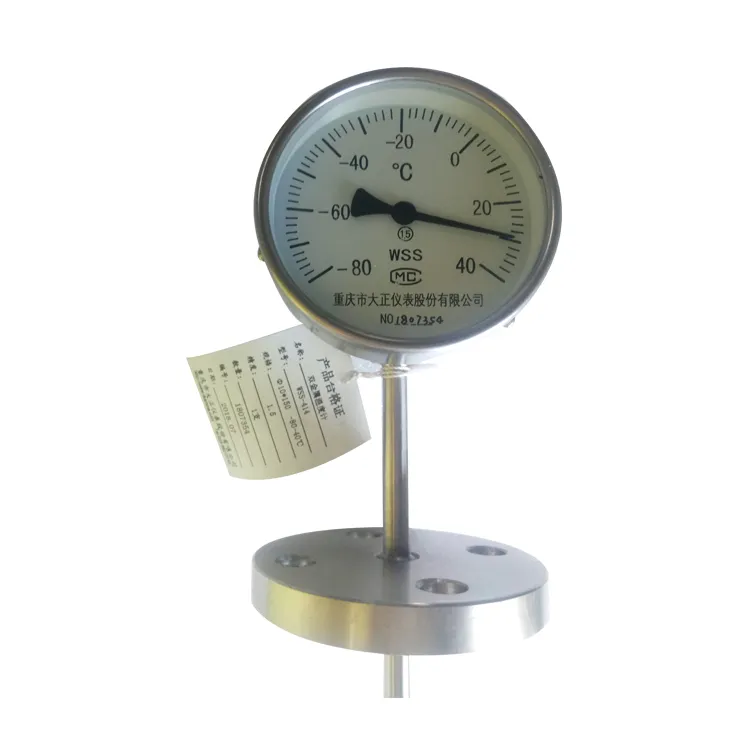

دماسنج های دو فلزی با توجه به جهت گیری بین صفحه و لوله محافظ به نوع محوری، نوع شعاعی، نوع زاویه 135 درجه و نوع جهانی طبقه بندی می شوند.

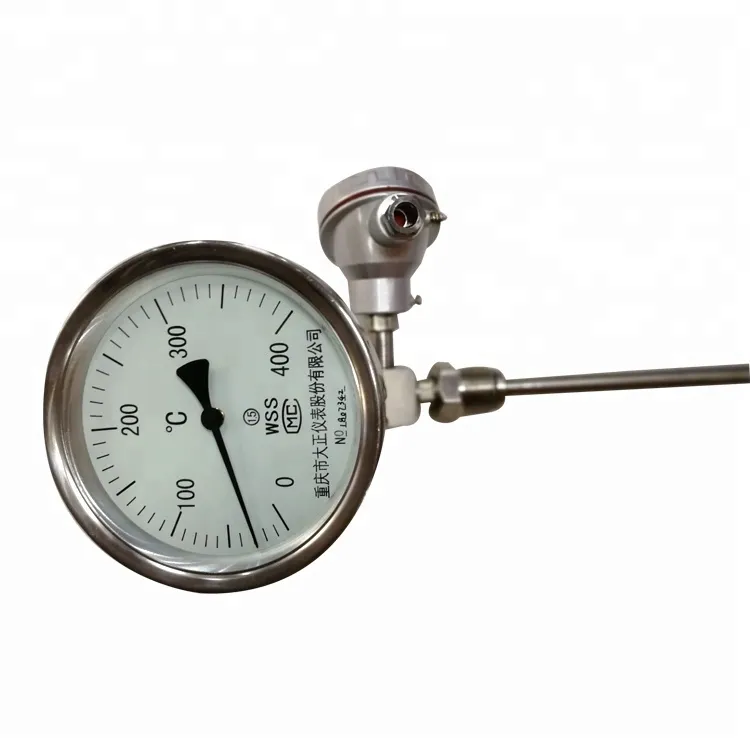

با توجه به عملکرد، آنها به نوع استاندارد، نوع زنگ تماس الکتریکی و نوع انتقال از راه دور تقسیم می شوند.

با توجه به شرایط محیطی، آنها به نوع استاندارد، نوع ضد ضربه، نوع ضد انفجار-و نوع ضد آب طبقه بندی می شوند.

دماسنج‌های دو فلزی ابزارهای ایده‌آلی برای{0} نشان‌دهنده دمای محل در دماهای متوسط ​​و پایین (80-~500 درجه) بدون منبع تغذیه خارجی هستند و به عنوان جایگزینی برای دماسنج‌های مایع عمل می‌کنند. در صنایعی مانند پتروشیمی، کشتی سازی، ماشین آلات، داروسازی و غیره کاربرد فراوانی دارند.
