برای کمک به مشتریان خود در درک بهتر ترموکوپل ها، مهندسان ابزار دمایی چونگ کینگ دوچین 15 سوال رایج در مورد ترموکوپل ها را گردآوری کرده اند. امروز سه مورد اول را توضیح خواهیم داد.
1. اصل اندازه گیری ترموکوپل چیست؟

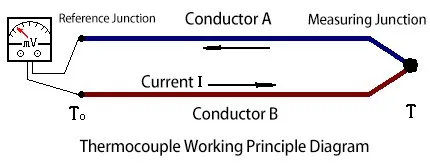

اصل کار ترموکوپل بر اساس اثر Seebeck است: یک پدیده فیزیکی که در آن یک جریان حرارتی در مداری که توسط دو هادی از مواد مختلف تشکیل شده است، ایجاد میشود، اگر دمای دو اتصال متفاوت باشد.
یک ترموکوپل از دو سیم مختلف (ترمو المنت) تشکیل شده است. یک سر آن به یکدیگر جوش داده می شود تا اتصال اندازه گیری (اتصال گرم) ترموکوپل را تشکیل دهد که در محیطی که دمای آن اندازه گیری می شود وارد می شود. سر دیگر ترموکوپل (اتصال مرجع یا اتصال سرد) به یک ابزار نشانگر متصل است. اگر اختلاف دما بین اتصال اندازه گیری و اتصال مرجع وجود داشته باشد، ابزار نیروی الکتروموتور ترموالکتریک (EMF) تولید شده توسط ترموکوپل را نشان می دهد.
2. اصل اندازه گیری RTD چیست؟
یک آشکارساز دمای مقاومتی (RTD) دما را با استفاده از مشخصه ای که مقاومت الکتریکی یک هادی یا نیمه هادی فلزی با دما تغییر می کند، اندازه گیری می کند. قسمت حساس به گرما (عنصر حسگر) RTD از سیم فلزی ظریفی ساخته شده است که به طور یکنواخت روی یک قاب ساخته شده از مواد عایق پیچیده شده است، یا بر روی یک لایه زیرین با فناوری لیزر تشکیل شده است.
هنگامی که یک گرادیان دما در محیط اندازهگیری شده وجود دارد، دمای اندازهگیری شده نشاندهنده دمای متوسط لایه متوسط در محدوده تحت پوشش عنصر حسگر است.
3. چگونه بین ترموکوپل و RTD یکی را انتخاب کنیم؟
- با توجه به محدوده دما: ترموکوپل ها معمولا برای دمای بالای 500 درجه انتخاب می شوند، در حالی که RTD ها کمتر از 500 درجه ترجیح داده می شوند.
- با توجه به دقت اندازه گیری: RTD ها برای کاربردهایی که نیاز به دقت بالا دارند انتخاب می شوند، در حالی که ترموکوپل ها در مواردی که نیاز به دقت نسبتاً پایین است استفاده می شوند.
- با توجه به محدوده اندازه گیری: ترموکوپل ها به طور کلی دمای نقطه را اندازه گیری می کنند، در حالی که RTD ها معمولا دمای میانگین مکانی را اندازه گیری می کنند.
ابزار دمایی چونگ کینگ دوچین - متخصص شما در ابزار دقیق!
