در جلسه قبل به 3 نکته از سوالات متداول در مورد اندازه گیری دمای ترموکوپل و RTD پرداختم. امروز با 2 نکته دیگر ادامه می دهم.

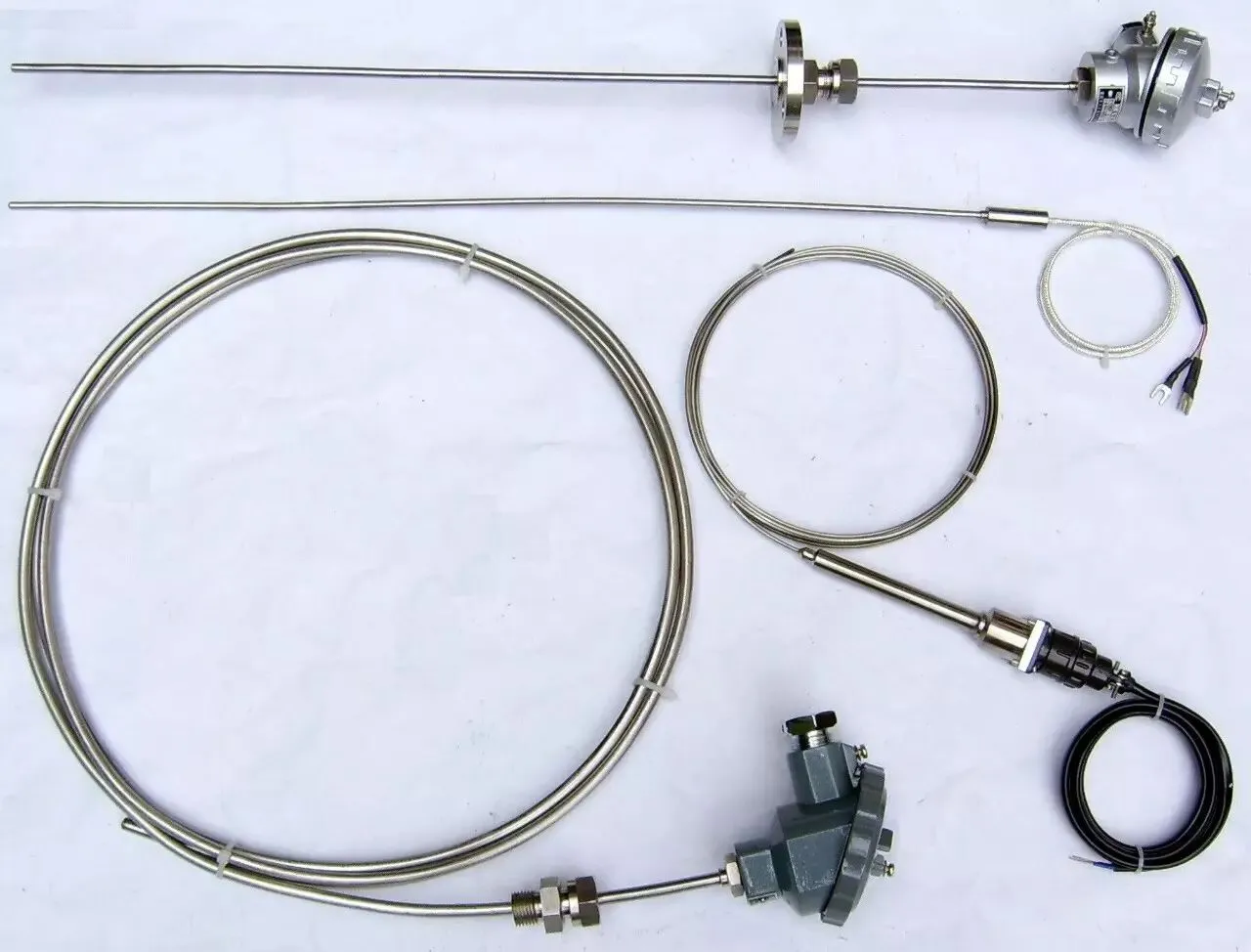

IV. ترموکوپل عایق معدنی چیست و چه مزایایی دارد؟
طبق استاندارد IEC 1515، به عنوان کابل ترموکوپل عایق معدنی تعریف می شود. این کابل با کشش یکپارچه عناصر حرارتی، مواد عایق و غلاف بیرونی به یکدیگر ساخته می شود. به نظر می رسد که سطح بیرونی آن با لایه ای از زره پوشانده شده است، از این رو ترموکوپل عایق معدنی نامیده می شود.
در مقایسه با ترموکوپل های مونتاژ شده معمولی، دارای مقاومت فشار بالاتر، خم شدن عالی، مقاومت در برابر اکسیداسیون خوب و عمر طولانی است.
V. انواع مختلف ترموکوپل چیست و چه ویژگی هایی دارد؟
انواع متداول ترموکوپل عبارتند از S, R, B, N, K, E, J, T. در میان آنها S, R, B ترموکوپل های فلزی نجیب و N, K, E, J, T ترموکوپل های فلزی پایه هستند.
نوع S: مقاومت عالی در برابر اکسیداسیون، مناسب برای استفاده مداوم در اتمسفرهای اکسید کننده و بی اثر. دمای کار مداوم: 1400 درجه، کوتاه مدت-: 1600 درجه. بالاترین دقت را در بین تمام ترموکوپل ها دارد و معمولاً به عنوان یک ترموکوپل استاندارد استفاده می شود.
نوع R: تقریباً در همه خواص مشابه نوع S است، با این تفاوت که EMF ترموالکتریک آن تقریباً 15٪ بالاتر است.
نوع B: EMF ترموالکتریک بسیار کم در دمای اتاق، بنابراین سیم های جبرانی معمولاً برای اندازه گیری مورد نیاز نیستند. دمای کار مداوم: 1600 درجه، کوتاه مدت-: 1800 درجه. می توان از آن در اتمسفرهای اکسید کننده یا خنثی و همچنین در خلاء برای دوره های کوتاه استفاده کرد.
نوع N: مقاومت عالی در برابر اکسیداسیون در دمای بالا تا 1300 درجه، پایداری خوب درازمدت EMF ترموالکتریک و تکرارپذیری تحت-چرخه حرارتی کوتاه مدت، مقاومت در برابر تشعشع خوب و مقاومت در برابر دمای پایین. می تواند تا حدی جایگزین ترموکوپل های نوع S شود.
نوع K: مقاومت در برابر اکسیداسیون قوی، مناسب برای استفاده مداوم در اتمسفرهای اکسید کننده و بی اثر. دمای کار مداوم: 1000 درجه، کوتاه مدت-: 1200 درجه. پرکاربردترین ترموکوپل است.
نوع E: دارای بزرگترین EMF ترموالکتریک (بالاترین حساسیت) در بین ترموکوپل های رایج. مناسب برای استفاده مداوم در اتمسفرهای اکسید کننده و بی اثر، محدوده دمای عملیاتی: 0-800 درجه.
نوع J: هم در اتمسفرهای اکسید کننده (حداکثر. 750 درجه) و هم در اتمسفرهای کاهنده (حداکثر. 950 درجه) قابل استفاده است. مقاوم در برابر خوردگی توسط هیدروژن و مونوکسید کربن، به طور گسترده در صنایع پالایش نفت و شیمیایی استفاده می شود.
نوع T: دارای بالاترین دقت در بین تمام ترموکوپل های فلزی پایه است که معمولا برای دماهای زیر 300 درجه استفاده می شود.
